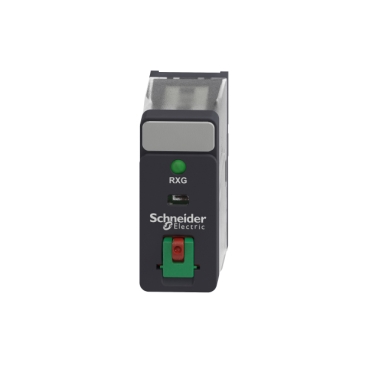

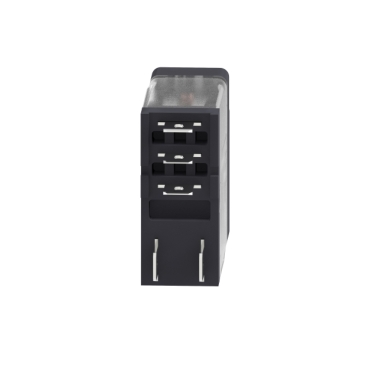

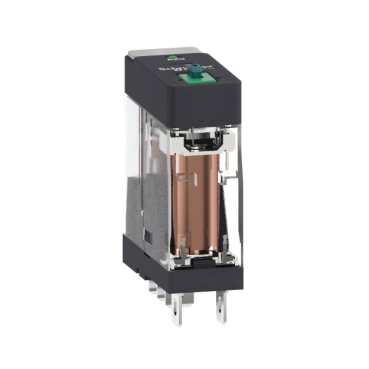

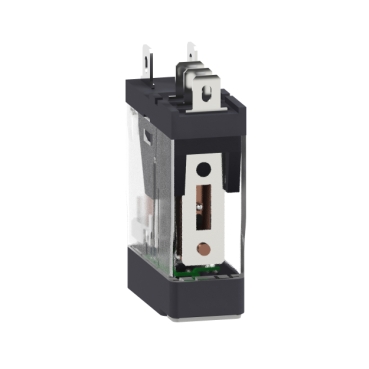

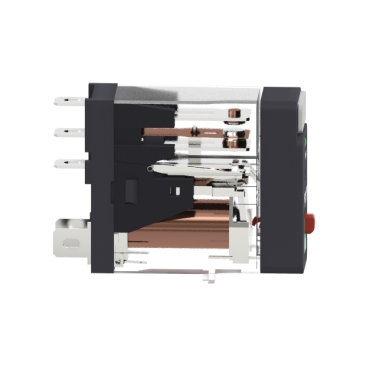

Arayüz Soketli Röle

Kart İle Serbest Ödeme Banka Hesap Numaraları Garanti Sorgu Havale Bildirimi 0 262 644 66 63

Ana
Ürün serisi	Harmony Electromechanical Relays
seri adı	Arayüz rölesi
Ürün ya da bileşen tipi	Takılabilir röle
Ürün grubu	RXG
kontak tipi ve düzenleme	1 K/A

Ana

Ürün serisi

Harmony Electromechanical Relays

seri adı

Arayüz rölesi

Ürün ya da bileşen tipi

Takılabilir röle

Ürün grubu

RXG

kontak tipi ve düzenleme

1 K/A

Tamamlayıcı
durum LED'i	Ile
kontak malzemesi	Gümüş alaşım (AgSnO2In2O3)
Maximum contact resistance	100 mOhm
[Ithe] klasik muhafazalı termik akım	10 A -de -40…55 °C
[Ie] nominal çalışma akımı	10 A -de 30 V (DC) 'e uygunUL 10 A -de 30 V (DC) 'e uygunIEC 10 A -de 250 V (AC) 'e uygunIEC 10 A -de 250 V (AC) 'e uygunUL
maksimum anahtarlama gerilimi	250 V AC 30 V DC
yük akımı	10 A -de 250 V AC
maksimum anahtarlama kapasitesi	2500 VA
minimum anahtarlama kapasitesi	500 mW -de 100 mA, 5 V DC
çalışma hızı	<= 1800 çevrim/saat düşük yük <= 18000 döngü/saat yüksüz
kullanım katsayısı	20 %
Mekanik dayanıklılık	10000000 cycles
elektrik dayanıklılığı	100000 cycles için NA dirençli yük 55 °C'de 100000 cycles için NK dirençli yük 55 °C'de
[Ui] nominal yalıtım voltajı	250 V 'e uygunIEC 300 V 'e uygunCSA 300 V 'e uygunUL
[Uimp] nominal darbe dayanım voltajı	6 kV 1,2/50 µs
dielektrik gücü	1000 V AC kontaklar arasındaile mikro bağlantı kesme yalıtım 5000 V AC bobin ve kontak arasındaile güçlendirilmiş yalıtım yalıtım
Coil resistance	1100 Ohm +/- 10 %
yalıtım direnci	1000 MOhm -de 500 V DC
test seviyeleri	Seviye A
montaj konumu	Herhangi bir konum
düşme gerilimi eşiği	>= 0,1 Uc DC
Coil insulation class	Sınıf F
Operate time	20 ms
Release time	20 ms
kontrol devresi gerilimi	24 V DC
güvenlik güvenilirlik verisi	B10d = 100000
kapağın rengi	Standart
Kontrol tipi	Kilitlenebilir test butonu
Cihaz üzerii sinyalizasyon	Bayrak
tork değeri	0,8 N.m
Ürün ağırlığı	0,02 kg
cihaz sunumu	Açılı

Tamamlayıcı

durum LED'i

Ile

kontak malzemesi

Gümüş alaşım (AgSnO2In2O3)

Maximum contact resistance

100 mOhm

[Ithe] klasik muhafazalı termik akım

10 A -de -40…55 °C

[Ie] nominal çalışma akımı

10 A -de 30 V (DC) 'e uygunUL
10 A -de 30 V (DC) 'e uygunIEC
10 A -de 250 V (AC) 'e uygunIEC
10 A -de 250 V (AC) 'e uygunUL

maksimum anahtarlama gerilimi

250 V AC
30 V DC

yük akımı

10 A -de 250 V AC

maksimum anahtarlama kapasitesi

2500 VA

minimum anahtarlama kapasitesi

500 mW -de 100 mA, 5 V DC

çalışma hızı

<= 1800 çevrim/saat düşük yük
<= 18000 döngü/saat yüksüz

kullanım katsayısı

20 %

Mekanik dayanıklılık

10000000 cycles

elektrik dayanıklılığı

100000 cycles için NA dirençli yük 55 °C'de
100000 cycles için NK dirençli yük 55 °C'de

[Ui] nominal yalıtım voltajı

250 V 'e uygunIEC
300 V 'e uygunCSA
300 V 'e uygunUL

[Uimp] nominal darbe dayanım voltajı

6 kV 1,2/50 µs

dielektrik gücü

1000 V AC kontaklar arasındaile mikro bağlantı kesme yalıtım
5000 V AC bobin ve kontak arasındaile güçlendirilmiş yalıtım yalıtım

Coil resistance

1100 Ohm +/- 10 %

yalıtım direnci

1000 MOhm -de 500 V DC

test seviyeleri

Seviye A

montaj konumu

Herhangi bir konum

düşme gerilimi eşiği

>= 0,1 Uc DC

Coil insulation class

Sınıf F

Operate time

20 ms

Release time

20 ms

kontrol devresi gerilimi

24 V DC

güvenlik güvenilirlik verisi

B10d = 100000

kapağın rengi

Standart

Kontrol tipi

Kilitlenebilir test butonu

Cihaz üzerii sinyalizasyon

Bayrak

tork değeri

0,8 N.m

Ürün ağırlığı

0,02 kg

cihaz sunumu

Açılı

Ortam
titreşim direnci	3 gn, genlik = +/- 0,75 mm[Alan](f =[Alan]10…150 Hz)çalışma sırasında 5 gn, genlik = +/- 0,75 mm[Alan](f =[Alan]10…150 Hz)devre dışı
IP koruma derecesi	IP40
darbe dayanımı	20 gn çalışma sırasında 100 gn devre dışı
koruma kategorisi	RT I
Standartlar	IEC 61810-1 CSA C22.2 No 14 UL 508
Ürün sertifikaları	EAC CSA CE UL
kirletme derecesi	2
aşırı gerilim kategorisi	III
Depolama ortam koşulları	-40…85 °C
Nominal çalışma ortam sıcaklığı	-40…70 °C
Bağıl Nem	10…85 %

Ortam

titreşim direnci

3 gn, genlik = +/- 0,75 mm[Alan](f =[Alan]10…150 Hz)çalışma sırasında
5 gn, genlik = +/- 0,75 mm[Alan](f =[Alan]10…150 Hz)devre dışı

IP koruma derecesi

IP40

darbe dayanımı

20 gn çalışma sırasında
100 gn devre dışı

koruma kategorisi

RT I

Standartlar

IEC 61810-1
CSA C22.2 No 14
UL 508

Ürün sertifikaları

EAC
CSA
CE
UL

kirletme derecesi

aşırı gerilim kategorisi

III

Depolama ortam koşulları

-40…85 °C

Nominal çalışma ortam sıcaklığı

-40…70 °C

Bağıl Nem

10…85 %

Depolama Sıcaklığı	-40°C to +85°C
Kontak Tipi	1 K/A
Maksimum Anahtarlama Gerilimi	250V AC / 30V DC
Maksimum Kontak Direnci	100 mOhm
Röle Aksesuar Tipi	Takılabilir Röle
Standart	IEC 61810-1 / CSA C22.2 No 14 / UL 508
Yük Akımı	10 A -de 250 V AC
Çalışma Süresi	20 ms
Ürün Grubu	RXG

Ağırlık	0,02 kg
IP Derecelendirme	IP40
Kontrol Devresi Gerilimi	24V DC
Maksimum Anahtarlama Kapasitesi	2500 VA
Minimum Anahtarlama Kapasitesi	500 mW -de 100 mA, 5V DC
Sertifikasyon	EAC / CSA / CE / UL
Yayın Zamanı	20 ms
Çalışma Hızı	<= 1800 çevrim/saat düşük yük / <= 18000 döngü/saat yüksüz
Çalışma Sıcaklığı	-40C... +70C

Ürün Özellikleri
Ürün Özellikleri	RXG12BD	APF30224	V23092-A1024-A302
Ağırlık	0,02 kg	-	-
Bobin Direnci	-	3.388 kOhm	-
Boyutları	-	28 x 5 x 15 mm	-
Depolama Sıcaklığı	-40°C to +85°C	-	-
IP Derecelendirme	IP40	-	-
Kontak Tipi	1 K/A	-	-
Kontrol Devresi Gerilimi	24V DC	-	-
Maksimum Anahtarlama Gerilimi	250V AC / 30V DC	-	-
Maksimum Anahtarlama Kapasitesi	2500 VA	-	-
Maksimum Kontak Direnci	100 mOhm	-	-
Minimum Anahtarlama Kapasitesi	500 mW -de 100 mA, 5V DC	-	-
Montaj şekli	-	Delikli montaj	-
Röle Aksesuar Tipi	Takılabilir Röle	-	-
Sertifikasyon	EAC / CSA / CE / UL	-	-
Standart	IEC 61810-1 / CSA C22.2 No 14 / UL 508	-	-
Yayın Zamanı	20 ms	-	-
Yük Akımı	10 A -de 250 V AC	-	-
Çalışma Hızı	<= 1800 çevrim/saat düşük yük / <= 18000 döngü/saat yüksüz	-	-
Çalışma Süresi	20 ms	8 ms	-
Çalışma Sıcaklığı	-40C... +70C	-40 to 85 °C	-
Ürün Grubu	RXG	-	-
Ürün Uzunluğu	-	28 mm	-
İletişim Aracı	-	Nickel-Silver	-
İletişim Protokolü	-	SPDT	-
