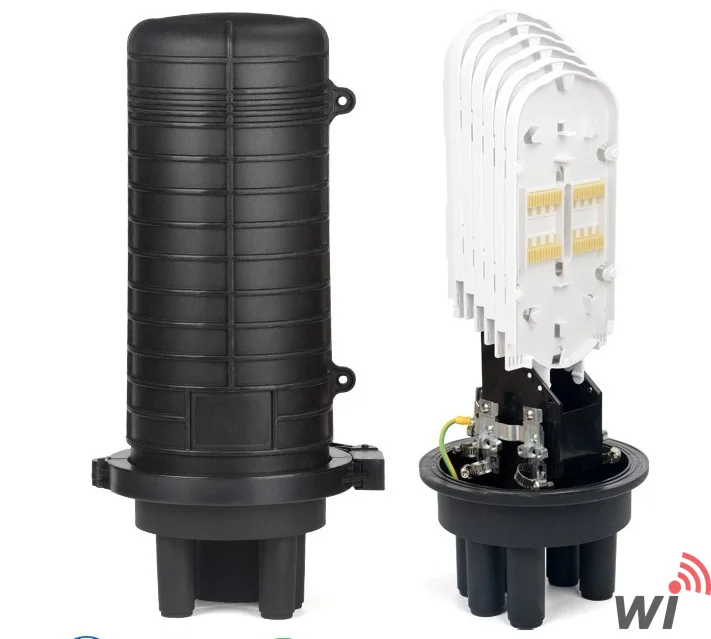

96 Core Fiber Optik Ek Kutusu – Yer Altı / Direk Montajı

Yer altı, direk ve havai montaj uygulamalarına uygun 96 Core Fiber Optik Ek Kutusu, FTTH, FTTB ve diğer pasif optik ağ altyapılarında fiber optik kabloların eklenmesi, geçişi, dallanması ve bağlantısı için tasarlanmıştır.

96 Core fiber ek kapasitesi sunan ürün, yüksek fiber yoğunluğuna ihtiyaç duyulan saha uygulamalarında güvenli ve düzenli bir fiber ekleme çözümü sağlar.

Kompakt kubbe tipi tasarımı, yüksek dayanımlı gövdesi ve IP68 koruma sınıfı sayesinde iç ve dış ortam fiber optik altyapılarında güvenilir bir ek ve koruma çözümü sunar.

Öne Çıkan Özellikler

• 96 Core fiber ek kapasitesi

• Yüksek fiber kapasitesine uygun ek kaseti yapısı

• Yer altı, duvar, direk ve havai montaj için uygun

• FTTH ve FTTB altyapılarında kullanım

• Fiber optik kablolarda doğrudan geçiş, dallanma ve bağlantı uygulamalarına uygun

• Kompakt kubbe tipi fiber optik ek kutusu

• Yüksek dayanımlı PP sentetik plastik gövde

• ≥4 mm gövde kalınlığı

• Yüksek yalıtım ve ısı dayanımı

• Korozyona ve yaşlanmaya karşı dayanıklı

• Yüksek alev dayanımı

• Uzun kullanım ömrü

• Isıyla daralan sızdırmazlık sistemi

• Yapışkanlı sızdırmazlık bandı

• Tekrar açılabilir ve kullanılabilir yapı

• Bakım ve kapasite artırımı için uygun tasarım

• Kolay kurulum ve montaj

• IP68 koruma sınıfı

Kurulum Yöntemleri

Yer Altı Montajı

Sızdırmazlık işlemi tamamlandıktan sonra doğrudan yer altına gömülerek kullanılabilir. Sağlam gövdesi ve IP68 koruma sınıfı sayesinde nem, su, toz ve zorlu dış ortam koşullarına karşı fiber ek noktalarını korur.

Duvar / Direk Montajı

Askı kancası veya uygun montaj aparatı kullanılarak duvara, direğe veya taşıyıcı boruya sabitlenebilir. Direk üzeri fiber optik dağıtım, ekleme ve dallanma uygulamaları için uygundur.

Havai Montaj

Askı kancası ve havai montaj aksesuarları kullanılarak çelik taşıyıcı tele asılabilir. Havai fiber optik kablo güzergâhlarında yüksek kapasiteli ve güvenli fiber ekleme çözümü sağlar.

Kutu İçeriği ve Aksesuarlar

Ürün, fiber optik ek kasetleri ve montaj için gerekli temel aksesuarlarla birlikte sunulmaktadır.

Temel aksesuarlar:

• Fiber optik ek kasetleri

• Kablo bağları

• Isıyla daralan fiber ek koruma tüpleri

• PVC tüp

• Havai montaj aksesuarları

• Isı koruma tüpü

• Gümüş folyo

• Alkollü temizleme mendili

• Zımpara kâğıdı

• Topraklama kablosu

Teknik Özellikler

ÖzellikDeğerÜrün TipiFiber Optik Ek KutusuFiber Kapasitesi96 CoreFiber Ek KasetiÜrüne uygunKaset KapasitesiÜrün konfigürasyonuna göreKablo Girişi4 AdetUygun Kablo ÇapıØ7 – Ø20 mmGövde MalzemesiYüksek dayanımlı PP sentetik plastikGövde Kalınlığı≥4 mmSızdırmazlık YöntemiSilikon kauçukBoyutlarØ85 × 330 mmAğırlık1,5 kgÇalışma Ömrü25 yılÇalışma Sıcaklığı-40 °C ~ +60 °CAtmosfer Basıncı Testi100 kPa / 24 saatSızdırmazlık Performansı70–106 kPaÇekme Dayanımı800 N / 1 dakikaKesme Dayanımı2000 N / 100 dakikaDarbe Dayanımı1 m / 1,6 kg çelik bilye / 3 kezBükülme Dayanımı150 N / ±45° / 10 çevrimBurulma Dayanımı50 N·m / +90° / 10 çevrimYalıtım Direnci≥2 × 10⁴ MΩ / 500 VSıkıştırma Dayanımı15 kV / 1 dakika / 10 mAKoruma SınıfıIP68StandartYD/T 814.1-2013

Kullanım Alanları

96 Core Fiber Optik Ek Kutusu, yüksek fiber kapasitesine ihtiyaç duyulan aşağıdaki altyapı uygulamalarında kullanılabilir:

• FTTH (Fiber To The Home)

• FTTB (Fiber To The Building)

• PON ve pasif optik ağlar

• Telekomünikasyon altyapıları

• Yer altı fiber optik hatları

• Direk üzeri fiber optik uygulamaları

• Havai fiber optik kablo sistemleri

• Yüksek kapasiteli fiber dağıtım noktaları

• Fiber optik kablo ekleme noktaları

• Fiber optik kablo dallanma noktaları

• Fiber optik kablo onarım ve bakım noktaları

• Şehir içi ve saha fiber optik dağıtım altyapıları

Yüksek Kapasiteli Fiber Ek Koruması

Yüksek dayanımlı PP gövde, ≥4 mm gövde kalınlığı ve IP68 koruma sınıfı sayesinde fiber optik ek noktalarının zorlu dış ortam koşullarına karşı korunmasına yardımcı olur.

Isıyla daralan sızdırmazlık sistemi ve silikon kauçuk conta yapısı, kutu içerisindeki fiber eklerinin nem, su ve toz girişine karşı korunmasını sağlar.

Yüksek fiber kapasitesi sayesinde çok sayıda fiberin tek bir ek noktasında düzenli şekilde sonlandırılmasına ve yönetilmesine olanak tanır.

Tekrar açılabilir yapısı sayesinde bakım, onarım ve gerektiğinde kapasite artırımı işlemleri kolaylıkla gerçekleştirilebilir.

96 Core Yüksek Kapasiteli Fiber Ek Çözümü

96 Core fiber ek kapasitesi sunan ürün; yüksek fiber yoğunluğu gerektiren FTTH, FTTB, PON ve telekomünikasyon altyapılarında güvenilir bir fiber optik ek çözümü sunar.

Yer altı, direk, duvar ve havai montaj seçenekleri sayesinde farklı saha koşullarına uyum sağlar. IP68 koruma sınıfı, dayanıklı gövdesi ve sızdırmazlık yapısı ile fiber ek noktalarının uzun süre güvenli şekilde korunmasına yardımcı olur.
