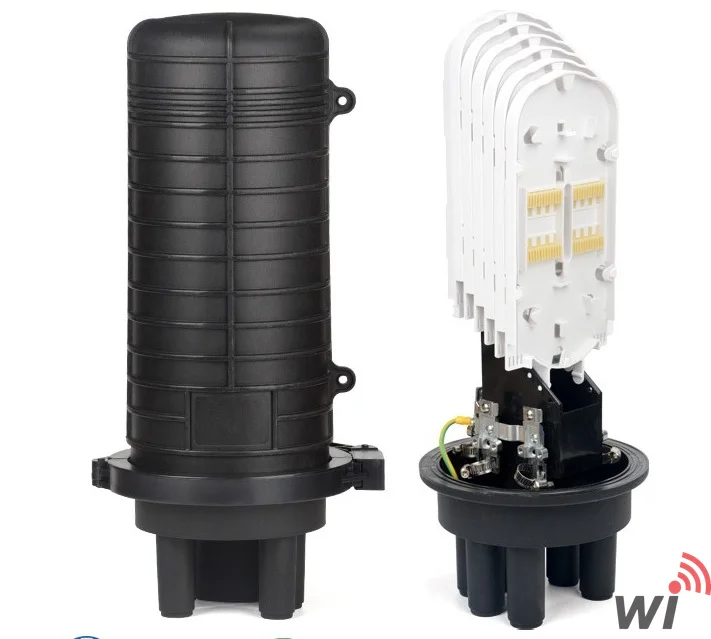

144 Core Fiber Optik Ek Kutusu – Yer Altı / Direk Montajı

Yer altı, direk ve havai montaj uygulamalarına uygun 144 Core Fiber Optik Ek Kutusu, FTTH, FTTB ve diğer pasif optik ağ altyapılarında fiber optik kabloların eklenmesi, geçişi, dallanması ve bağlantısı için tasarlanmıştır.

Ürün içerisinde 12 adet fiber optik ek kaseti bulunmaktadır. Her bir kaset 12 Core fiber ek kapasitesine sahip olup toplamda 144 Core fiber ek kapasitesi sunar.

Yüksek fiber yoğunluğuna ihtiyaç duyulan saha uygulamaları için tasarlanan ürün; dayanıklı gövdesi, sızdırmazlık yapısı ve IP68 koruma sınıfı sayesinde fiber ek noktalarının dış ortam koşullarına karşı güvenli şekilde korunmasını sağlar.

Öne Çıkan Özellikler

• 144 Core toplam fiber ek kapasitesi

• 12 adet fiber optik ek kaseti

• Her kaset 12 Core kapasite

• 12 × 12 Core = 144 Core toplam kapasite

• Yer altı, duvar, direk ve havai montaj için uygun

• FTTH ve FTTB altyapılarında kullanım

• PON ve pasif optik ağ uygulamalarına uygun

• Fiber optik kablolarda doğrudan geçiş, dallanma ve bağlantı için uygun

• Yüksek fiber yoğunluğu gerektiren uygulamalar için ideal

• Kompakt kubbe tipi fiber optik ek kutusu

• Yüksek dayanımlı PP sentetik plastik gövde

• ≥4 mm gövde kalınlığı

• Yüksek yalıtım ve ısı dayanımı

• Korozyona ve yaşlanmaya karşı dayanıklı

• Yüksek alev dayanımı

• Uzun kullanım ömrü

• Isıyla daralan sızdırmazlık sistemi

• Yapışkanlı sızdırmazlık bandı

• Tekrar açılabilir ve kullanılabilir yapı

• Bakım ve kapasite artırımı için uygun

• Kolay kurulum ve montaj

• IP68 koruma sınıfı

Kurulum Yöntemleri

Yer Altı Montajı

Sızdırmazlık işlemi tamamlandıktan sonra doğrudan yer altına gömülerek kullanılabilir. Sağlam gövdesi ve IP68 koruma sınıfı sayesinde nem, su, toz ve zorlu dış ortam koşullarına karşı fiber ek noktalarını korur.

Duvar / Direk Montajı

Askı kancası veya uygun montaj aparatı kullanılarak duvara, direğe veya taşıyıcı boruya sabitlenebilir. Direk üzeri fiber optik dağıtım, ekleme ve dallanma uygulamaları için uygundur.

Havai Montaj

Askı kancası ve havai montaj aksesuarları kullanılarak çelik taşıyıcı tele asılabilir. Havai fiber optik kablo güzergâhlarında yüksek kapasiteli fiber ekleme ve koruma çözümü sunar.

Kutu İçeriği ve Aksesuarlar

Ürün, 12 adet fiber optik ek kaseti ve montaj için gerekli temel aksesuarlarla birlikte sunulmaktadır.

Temel aksesuarlar:

• 12 adet fiber optik ek kaseti

• Kablo bağları

• Isıyla daralan fiber ek koruma tüpleri

• PVC tüp

• Havai montaj aksesuarları

• Isı koruma tüpü

• Gümüş folyo

• Alkollü temizleme mendili

• Zımpara kâğıdı

• Topraklama kablosu

Teknik Özellikler

ÖzellikDeğerÜrün TipiFiber Optik Ek KutusuToplam Fiber Kapasitesi144 CoreFiber Ek Kaseti12 AdetKaset Başına Kapasite12 CoreToplam Kapasite12 × 12 Core = 144 CoreKablo Girişi4 AdetUygun Kablo ÇapıØ7 – Ø20 mmGövde MalzemesiYüksek dayanımlı PP sentetik plastikGövde Kalınlığı≥4 mmSızdırmazlık YöntemiSilikon kauçukBoyutlarØ85 × 330 mmAğırlık1,5 kgÇalışma Ömrü25 yılÇalışma Sıcaklığı-40 °C ~ +60 °CAtmosfer Basıncı Testi100 kPa / 24 saatSızdırmazlık Performansı70–106 kPaÇekme Dayanımı800 N / 1 dakikaKesme Dayanımı2000 N / 100 dakikaDarbe Dayanımı1 m / 1,6 kg çelik bilye / 3 kezBükülme Dayanımı150 N / ±45° / 10 çevrimBurulma Dayanımı50 N·m / +90° / 10 çevrimYalıtım Direnci≥2 × 10⁴ MΩ / 500 VSıkıştırma Dayanımı15 kV / 1 dakika / 10 mAKoruma SınıfıIP68StandartYD/T 814.1-2013

Kullanım Alanları

144 Core Fiber Optik Ek Kutusu, yüksek fiber kapasitesine ihtiyaç duyulan aşağıdaki altyapı uygulamalarında kullanılabilir:

• FTTH (Fiber To The Home)

• FTTB (Fiber To The Building)

• PON ve pasif optik ağlar

• Telekomünikasyon altyapıları

• Yer altı fiber optik hatları

• Direk üzeri fiber optik uygulamaları

• Havai fiber optik kablo sistemleri

• Yüksek kapasiteli fiber dağıtım noktaları

• Fiber optik kablo ekleme noktaları

• Fiber optik kablo dallanma noktaları

• Fiber optik kablo onarım ve bakım noktaları

• Şehir içi fiber optik dağıtım altyapıları

• Telekomünikasyon saha kabinetleri ve dağıtım noktaları

Yüksek Kapasiteli Fiber Ek Koruması

Yüksek dayanımlı PP sentetik plastik gövde, ≥4 mm gövde kalınlığı ve IP68 koruma sınıfı sayesinde fiber optik ek noktalarının zorlu dış ortam koşullarına karşı korunmasına yardımcı olur.

12 adet 12 Core fiber ek kaseti, toplam 144 Core fiber ek kapasitesi sağlayarak yüksek fiber yoğunluğuna sahip altyapılarda fiberlerin düzenli ve güvenli şekilde yönetilmesine olanak tanır.

Isıyla daralan sızdırmazlık sistemi ve silikon kauçuk conta yapısı, kutu içerisindeki fiber eklerinin nem, su ve toz girişine karşı korunmasını sağlar.

Tekrar açılabilir yapısı sayesinde bakım, onarım ve gerektiğinde kapasite artırımı işlemleri kolaylıkla gerçekleştirilebilir.

144 Core Yüksek Kapasiteli Fiber Ek Çözümü

144 Core Fiber Optik Ek Kutusu, yüksek fiber yoğunluğuna sahip FTTH, FTTB, PON ve telekomünikasyon altyapıları için geliştirilmiş yüksek kapasiteli bir fiber ek ve koruma çözümüdür.

12 adet × 12 Core fiber ek kaseti ile toplam 144 Core kapasite sunan ürün; yer altı, direk, duvar ve havai montaj seçenekleri sayesinde farklı saha koşullarında kullanılabilir.

Dayanıklı gövdesi, sızdırmazlık yapısı ve IP68 koruma sınıfı, fiber ek noktalarının uzun süre güvenli şekilde korunmasına yardımcı olur.
