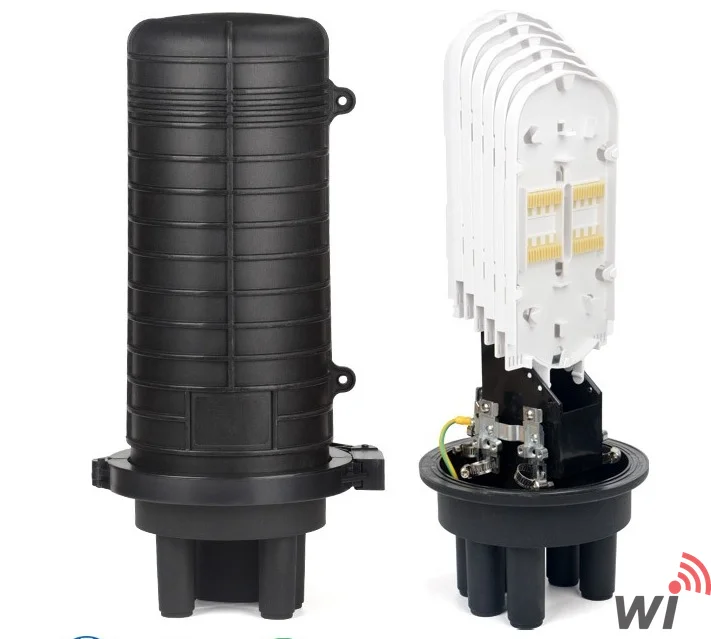

24 Core Fiber Optik Ek Kutusu – Yer Altı / Direk Montajı

Yer altı, direk ve havai montaj uygulamalarına uygun 24 Core Fiber Optik Ek Kutusu, FTTH, FTTB ve diğer optik iletişim pasif ağlarında fiber kabloların güvenli şekilde eklenmesi, doğrudan geçişi, dallanması ve bağlantısı için tasarlanmıştır.

Kutu içerisinde 2 adet fiber optik ek kaseti bulunur. Her bir kaset 12 fiber core kapasitesine sahip olup toplamda 24 Core fiber ek kapasitesi sunar.

Öne Çıkan Özellikler

• 24 Core toplam fiber ek kapasitesi

• 2 adet fiber ek kaseti, her kaset 12 Core

• Yer altı, duvar, direk ve havai montaj için uygun yapı

• FTTH ve FTTB dahil olmak üzere pasif optik ağlarda kullanım

• Doğrudan geçiş, dallanma ve fiber bağlantı uygulamalarına uygun

• Yüksek dayanımlı PP (polipropilen) sentetik plastik gövde

• ≥4 mm gövde kalınlığı

• Yüksek yalıtım ve sıcaklık dayanımı

• Korozyona ve yaşlanmaya karşı dayanıklı yapı

• Yüksek alev dayanımı ve uzun kullanım ömrü

• Isıyla daralan sızdırmazlık sistemi

• Yapışkanlı sızdırmazlık bandı

• Tekrar açılabilir ve yeniden kullanılabilir yapı

• Kapasite artırmaya uygun tasarım

• Kolay kurulum ve montaj

• IP68 koruma sınıfı

Montaj Seçenekleri

Yer Altı Montajı

Kutu, gerekli sızdırmazlık işlemleri tamamlandıktan sonra doğrudan yer altına gömülerek kullanılabilir. Sağlam gövdesi ve IP68 koruma sınıfı sayesinde dış ortam koşullarına karşı yüksek koruma sağlar.

Duvar / Direk Montajı

Askı aparatı kullanılarak duvara veya uygun taşıyıcı boruya sabitlenebilir. Direk üzerindeki fiber dağıtım ve ekleme uygulamaları için uygundur.

Havai Montaj

Havai montaj aksesuarları kullanılarak çelik taşıyıcı tele asılabilir. Havai fiber optik kablo güzergâhlarında güvenli fiber ekleme ve koruma sağlar.

Kutu İçeriği ve Temel Aksesuarlar

Ürün ile birlikte fiber ek kasetleri ve montaj için gerekli temel aksesuarlar sağlanmaktadır.

Temel aksesuarlar:

• Fiber optik ek kaseti

• Kablo bağları

• Isıyla daralan ek koruma tüpleri

• PVC tüp

• Havai montaj aksesuarları

• Isı koruma tüpü

• Gümüş folyo

• Alkollü temizleme mendili

• Zımpara kâğıdı

• Topraklama kablosu

Teknik Özellikler

ÖzellikDeğerÜrün TipiFiber Optik Ek KutusuFiber Kapasitesi24 CoreFiber Kaset Sayısı2 AdetKaset Başına Kapasite12 CoreKablo Girişi4 AdetUygun Kablo ÇapıØ7 – Ø20 mmGövde MalzemesiYüksek dayanımlı PP sentetik plastikGövde Kalınlığı≥4 mmSızdırmazlıkSilikon kauçuk / ısıyla daralan sızdırmazlıkKoruma SınıfıIP68BoyutlarØ85 × 330 mmAğırlık1,5 kgÇalışma Ömrü25 yılÇalışma Sıcaklığı-40 °C ~ +60 °CAtmosfer Basıncı Testi100 kPa / 24 saatSızdırmazlık Testi70–106 kPaÇekme Dayanımı800 N / 1 dakikaKesme Dayanımı2000 N / 100 dakikaDarbe Dayanımı1 m / 1,6 kg çelik bilye / 3 kezBükülme Dayanımı150 N / ±45° / 10 çevrimBurulma Dayanımı50 N·m / +90° / 10 çevrimYalıtım Direnci≥2 × 10⁴ MΩ / 500 VSıkıştırma Dayanımı15 kV / 1 dakika / 10 mAStandartYD/T 814.1-2013

Kullanım Alanları

24 Core Fiber Optik Ek Kutusu, aşağıdaki fiber optik altyapı uygulamalarında kullanılabilir:

• FTTH (Fiber To The Home) altyapıları

• FTTB (Fiber To The Building) altyapıları

• Telekomünikasyon ağları

• Fiber optik dağıtım sistemleri

• Yer altı fiber optik hatları

• Direk üzeri fiber optik hatları

• Havai fiber optik kablo sistemleri

• Fiber optik kablo ekleme ve onarım noktaları

• Fiber optik kablo dallanma noktaları

• Pasif optik ağlar (PON)

Dayanıklı ve Güvenilir Fiber Koruma

Yüksek dayanımlı PP gövde, kalın kabuk yapısı ve IP68 sızdırmazlık sınıfı sayesinde fiber ek noktalarının nem, su, toz, sıcaklık değişimleri ve dış ortam koşullarına karşı korunmasına yardımcı olur.

Tekrar açılabilir tasarımı sayesinde bakım, onarım ve kapasite artırımı işlemleri kolaylıkla gerçekleştirilebilir.

24 Core Fiber Ek Kapasitesi

2 × 12 Core fiber ek kaseti sayesinde toplam 24 Core fiber ekleme kapasitesi sunar. Kompakt gövdesi sayesinde dar alanlarda dahi pratik bir fiber ek çözümü sağlar.
