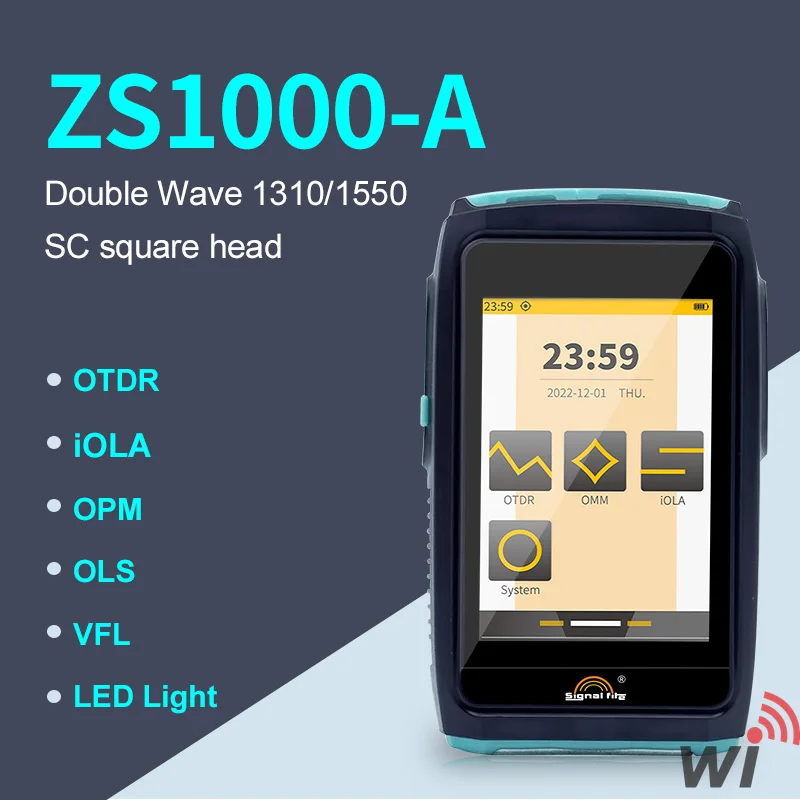

SIGNAL FIRE ZS1000-A

Mini Çok Fonksiyonlu Fiber Optik OTDR

1310 / 1550 nm Dual-Wavelength • OTDR • iOLA • OPM • VFL • LED

Fiber altyapılarının kurulum, devreye alma, bakım ve arıza tespit işlemleri için kompakt ve çok fonksiyonlu saha ölçüm cihazı.

Signal Fire ZS1000-A, fiber optik hatların uzunluğunu, ek ve bağlantı noktalarındaki kayıpları, toplam zayıflamayı ve hat üzerindeki olası arıza noktalarını analiz etmek için geliştirilmiş profesyonel bir Optical Time Domain Reflectometer (OTDR) cihazıdır.

1310 nm ve 1550 nm olmak üzere iki farklı dalga boyunda OTDR ölçümü yapabilen cihaz; aynı zamanda akıllı optik link analizörü (iOLA), Optik Power Meter (OPM), Görsel Hata Bulucu (VFL) ve LED aydınlatma fonksiyonlarını tek bir kompakt gövdede bir araya getirir.

TEK CİHAZ, 5 FONKSİYON

1. OTDR

Fiber hattın uzunluğunu ve optik karakteristiklerini analiz eder.

• 1310 nm

• 1550 nm

• 100 m – 80 km test aralığı

• 20 dB dinamik aralık

• 5 ns – 20 µs pulse width

• Gerçek zamanlı ölçüm

• Ortalama ölçüm

• Otomatik ölçüm

• 8.000 sampling point

Cihaz; fiber uzunluğu, iletim zayıflaması, ek kayıpları ve hata konumunun belirlenmesine yardımcı olur.

2. iOLA – Intelligent Optical Link Analyzer

ZS1000-A'nın önemli avantajlarından biri iOLA fonksiyonudur.

iOLA, ölçüm sonuçlarını analiz ederek fiber hattındaki olayların ve bağlantı noktalarının daha kolay değerlendirilmesine yardımcı olur.

iOLA özelliği ZS1000-A modeline özgüdür.

3. Optik Power Meter – OPM

Harici bir güç ölçer taşımadan optik güç seviyesini cihaz üzerinden kontrol edebilirsiniz.

• Ölçüm aralığı: -50 ~ +26 dBm

• Yanıt dalga boyu: 700 – 1700 nm

• Kalibrasyon dalga boyları:

  • 850 nm

  • 1300 nm

  • 1310 nm

  • 1490 nm

  • 1550 nm

  • 1625 nm

• Ölçüm belirsizliği: ±0,2 dB

Bu özellik sayesinde FTTH ve fiber erişim altyapılarında optik güç seviyelerinin saha kontrolü kolaylaştırılır.

4. VFL – Visual Fault Locator

Dahili VFL fonksiyonu sayesinde fiber içerisindeki süreklilik problemleri, kırıklar ve belirgin fiziksel hatalar kırmızı lazer ışığı yardımıyla kontrol edilebilir.

5. LED Aydınlatma

Saha çalışmaları sırasında karanlık veya yetersiz aydınlatılmış alanlarda fiber kutuları, ODF, ek kutuları ve bağlantı noktalarının kontrolünü kolaylaştıran dahili LED aydınlatma bulunur.

1310 / 1550 nm ÇİFT DALGA BOYU

ZS1000-A, 1310 nm + 1550 nm dual-wavelength OTDR mimarisine sahiptir.

Bu iki dalga boyunun birlikte kullanılması, fiber hattın farklı optik koşullar altında değerlendirilmesini sağlar.

1310 nm

Özellikle fiberin daha kısa mesafeli ve erişim altyapısı ölçümlerinde yaygın olarak kullanılır.

1550 nm

Uzun mesafeli fiber bağlantılarında ve fiberdeki bükülme/kayıp etkilerinin değerlendirilmesinde önemli bir test dalga boyudur.

ZS1000-A'nın üretici tarafından belirtilen standart OTDR dalga boyları 1310 nm ve 1550 nm'dir.

GERÇEK ZAMANLI OTDR ÖLÇÜMÜ

ZS1000-A'nın OTDR ölçüm modları:

Real-Time • Average • Automatic

Real-Time modunda OTDR izinin gerçek zamanlı olarak takip edilmesi mümkündür. Bu özellik özellikle saha sırasında bağlantı veya fiber üzerinde yapılan işlemlerin etkisini hızlı şekilde gözlemlemek için kullanışlıdır.

Önemli Teknik Not

Real-Time OTDR modu ile aktif fiber üzerinde Live Test aynı şey değildir.

Signal Fire'ın güncel teknik verisine göre aktif optik trafik bulunan fiberlerde Live Test / wavelength isolation özelliği ZS1000-B'nin single-wave versiyonuna aittir.

ZS1000-A ise Real-Time, Average ve Automatic OTDR ölçüm modlarını destekler.

Bu nedenle ZS1000-A, özellikle normal OTDR saha ölçümleri ve fiber arıza analizi için konumlandırılmalıdır.

FTTH / FTTx SAHA KULLANIMI

ZS1000-A; ISP, fiber altyapı firmaları ve saha ekiplerinin günlük ölçüm ihtiyaçları için tasarlanmış kompakt bir cihazdır.

Kullanım alanları

• FTTH fiber altyapıları

• FTTB / FTTC uygulamaları

• ISP fiber erişim ağları

• ODF ve fiber dağıtım noktaları

• Fiber ek ve splice kontrolü

• Backbone fiber hatları

• Metro Ethernet fiber bağlantıları

• Veri merkezi fiber altyapıları

• Kurulum sonrası kabul testleri

• Periyodik fiber bakım çalışmaları

• Fiber arıza tespiti

• Fiber kopukluk ve zayıflama analizi

SAHADA HANGİ SORULARA CEVAP VERİR?

Fiber nerede kopmuş?

OTDR ölçümü üzerinden fiber hattındaki olayların mesafesi analiz edilerek arıza noktasının konumlandırılmasına yardımcı olur.

Fiber hattın uzunluğu ne kadar?

OTDR, fiber hattının ölçülen uzunluğunu belirleyebilir.

Ek noktasında kayıp var mı?

Splice/ek noktaları ve bağlantı noktalarındaki optik kayıplar analiz edilebilir.

Fiberde aşırı zayıflama var mı?

OTDR eğrisi üzerinden fiberin genel zayıflama karakteristiği incelenebilir.

Optik güç seviyesi uygun mu?

Dahili OPM ile optik güç seviyesi ayrıca ölçülebilir.

Fiber fiziksel olarak süreklilik gösteriyor mu?

VFL fonksiyonu ile görsel süreklilik ve belirgin kırılma kontrolleri gerçekleştirilebilir.

TEKNİK ÖZELLİKLER

ÖzellikZS1000-AÜrün TipiMini Çok Fonksiyonlu OTDRÜreticiSignal FireOTDR Dalga Boyu1310 / 1550 nmDalga Boyu YapısıDual-WavelengthDinamik Aralık20 dBTest Aralığı100 m – 80 kmPulse Width5 ns – 20 µsÖlçüm Süresi5 – 180 snÖlçüm ModlarıReal-Time / Average / AutomaticAttenuation Dead Zone12 mEvent Dead Zone<3 mSampling Point8.000iOLAVarOptik Power MeterVarOPM Ölçüm Aralığı-50 ~ +26 dBmOPM Yanıt Aralığı700 – 1700 nmOPM Doğruluğu±0,2 dBVFLVar – 10 mWLEDVarOTDR / OLS KonnektörüSCEkran3,5" HD DokunmatikVeri BağlantısıUSB Type-CDahili Batarya2.000 mAh Li-ionÇalışma Sıcaklığı0°C ~ 50°CDepolama Sıcaklığı-20°C ~ 70°CBağıl Nem< %90Boyut117 × 70 × 33 mmAğırlıkYaklaşık 217 g

Teknik değerler Signal Fire'ın güncel ZS1000-A/B ürün teknik tablosundan alınmıştır.

NEDEN ZS1000-A?

KOMPAKT

Yaklaşık 217 gram ağırlığı ve 117 × 70 × 33 mm boyutları sayesinde saha personelinin sürekli yanında taşıyabileceği yapıdadır.

ÇOK FONKSİYONLU

Ayrı ayrı OTDR, OPM ve VFL taşımak yerine temel fiber test fonksiyonlarını tek cihazda toplar.

ÇİFT DALGA BOYU

1310 nm ve 1550 nm OTDR ölçümü sayesinde standart single-mode fiber testlerinde geniş kullanım alanı sunar.

KOLAY KULLANIM

Real-Time, Average ve Automatic ölçüm modları sayesinde hem hızlı saha kontrolü hem de daha detaylı fiber analizi yapılabilir.

iOLA

ZS1000-A'ya özel iOLA fonksiyonu, OTDR ölçüm sonuçlarının yorumlanmasını kolaylaştırır.

USB TYPE-C

Modern Type-C bağlantısı üzerinden cihazın veri aktarımı ve bağlantı işlemleri kolaylaştırılmıştır.

SAHA TEKNİSYENİ İÇİN TEK CİHAZ

OTDR + iOLA + OPM + VFL + LED

Fiber hattı ölçün.
Arızayı bulun.
Optik gücü kontrol edin.
Bağlantıyı doğrulayın.
Sonuçları analiz edin.

Signal Fire ZS1000-A, fiber optik saha ekiplerinin günlük ölçüm ihtiyaçlarını kompakt bir cihazda bir araya getirir.

TÜRKİYE'DE SATIN ALMA

Signal Fire ZS1000-A – WN-OTDR-ZS1000-A

Wi.com.tr üzerinden temin edilebilir.

Ürün: Mini Çok Fonksiyonlu Fiber Optik Dedektör – 1310/1550 nm Duplex
Marka: Signal Fire
Model: ZS1000-A
Wi.com.tr Ürün Kodu: WN-OTDR-ZS1000-A
Kategori: OTDR / Fiber Optik Test ve Ölçüm

Wi.com.tr ürün sayfasında ürün WN-OTDR-ZS1000-A koduyla listelenmektedir. Sayfada ayrıca 24 ay distribütör garantisi bilgisi yer almaktadır.

Satın Almak İçin

Wi.com.tr – Signal Fire ZS1000-A Ürün Sayfası

SIGNAL FIRE ZS1000-A

Fiber Optik Ölçümünde Kompakt Güç.

1310 / 1550 nm • 20 dB • 80 km • iOLA • OPM • VFL • Real-Time OTDR
